حفاظت موتور الکتریکی 3 پین AC پیمانکار هدف مشخص با UL ذکر شده است
خلاصه محصول
جزئیات محصول
,
,definite purpose contactor
توضیحات محصول
حفاظت موتور الکتریکی 3 پین AC پیمانکار هدف مشخص با UL ذکر شده است
Ccontactor یک سوئیچ الکتریکی کنترل شده است که برای تعویض یک مدار قدرت، شبیه به یک رله به استثنای رنج های فعلی بالاتر است که توسط مدار کنترل می شود که دارای قدرت بسیار پایین تر از مدار سوئیچ است.
شرح:
AC پیمانکار سری UKC1 مناسب برای استفاده در مدارهای تا ولتاژ نامیش 660V AC50Hz یا 60Hz است،
برای انجام، شکستن، اغلب شروع و کنترل موتور AC، تا 630A جریان دارد. همراه با
بلوک تماس کمکی، تاخیر تایمر و دستگاه متصل کردن دستگاه و غیره، آن را به گیرنده تاخیر، گیرنده مکانیکی اتصال، ستاره دلتا شروع می شود.
با رله حرارتی بیش از حد، آن را به شروع کننده الکترومغناطیسی ترکیب شده است. محصول مطابق با
استاندارد IEC60947-4-1.

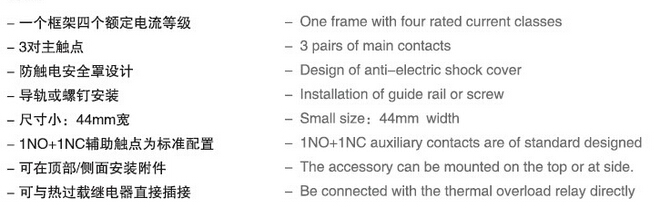

مشخصات
1. پوشش برای جلوگیری از شوک الکتریکی در بالای کنتاکتور ac و رله حرارتی بیش از حد
2. کنتاکتور و رله آکو با 3 اندازه فریم بر اساس ابعاد خارجی طبقه بندی می شوند
3. AC پیمانکار و رله را می توان به طور مستقیم بدون اتصالات دیگر متصل می شود
4. نصب شده توسط پیچ و یا بر روی 35mm DIN ریل به طور مستقیم
مشخصات فنی:
| مدل | UKC1-9 | UKC1-12 | UKC1-18 | UKC1-22 | ||
| سیم پیچ AC | UKC1-9 | UKC1-12 | UKC1-18 | UKC1-22 | ||
| کویل DC | UKD1-9 | UKD1-12 | UKD1-18 | UKD1-22 | ||
| IEC-60947 | AC1 بار | 25A | 25A | 40A | 40A | |
| بار AC3 | 200 تا 240 وات | 2.5KW 11A | 3.5KW13A | 4.5KW18A | 5.5KW 22A | |
| 380 ~ 440V | 4KW 9A | 5.5KW12A | 7.5KW18A | 11KW 22A | ||
| 500 ~ 550V | 4KW 7A | 7.5KW12A | 7.5KW13A | 15KW 22A | ||
| 690V | 4KW 5A | 7.5KW 9A | 7.5KW 9A | 15KW 18A | ||
| UL508 | جریان (Ith) | 20A | 25A | 30A | 32A | |
| تک فاز | 115 وات | 0.5HP | 0.5HP | 1HP | 2HP | |
| 230 ولت | 1HP | 2HP | 3HP | 3HP | ||
| سه فاز | 200V | 2HP | 3HP | 5HP | 7.5HP | |
| 230 ولت | 2HP | 3HP | 5HP | 7.5HP | ||
| 460V | 5HP | 7.5HP | 10HP | 10HP | ||
| 575V | 7.5HP | 10HP | 15HP | 15HP | ||
ولتاژ سیم پیچ (AC):
50Hz: 24V، 42V، 48V، 100V، 110V، 220V، 240V، 380V، 400V، 415V، 440V، 500V، 550V
60Hz: 24V، 48V، 110V، 120V، 208V، 220V، 240V، 277V، 380V، 440V، 480V، 600V
ولتاژ سیم پیچ (DC):
12V، 20V، 24V، 48V، 60V، 80V، 100V، 110V، 125V، 200V، 220V، 250V
نصب و اتصال:
نصب و راه اندازی: توسط راه آهن 35mm راهنمای یا پیچ (M4) ثابت
اتصال: اصلی تماس: پیچ (M4) سرامیک ترمینال؛ قطر سیم: 2-14 میلی متر
تماس کمکی: ترمینال سیم پیچ (M3.5)
مشخصات:
